24V直流電源,直流電源工作原理
提及24V直流電源,直流電源是常用的基礎儀器之一。從儀器原理和性能的角度,直流電源有兩種架構:線性電源和開關電源。
線性電源特性:
1)尺寸大;
2)低輸出噪聲;
3)更快的響應速度;
4)功率較??;
5)單位輸出功率價格較高。
開關電源特性:
1)輸出噪聲會比較高;
2)響應速度比較慢;
3)價格/功率較低;24V直流電源
4)功率大。

直流電源的基本指標如下:
1)編程分辨率:可設置的V或I的最小步進;
2)編程精度:設置的V或I與實際值的差別;
3)回讀精度:電源本身測量的V或I與實際值的差別;
4)源調整率:當交流源電壓發生變化時,電源輸出V或I的變化;
5)負載調整率:當負載改變時,電源輸出V或I的變化。24V直流電源
直流電源的特性包括下面幾個方面:
1)輸出范圍:
輸出特性:(V/I/P)
a.矩形電源
b.雙矩形電源(工作區域有所擴大)
c.自動量程電源(在電壓和電流的輸出范圍內可以獲得最大的功率輸出能力;一個電源可以取代多個電源。)
2)輸出噪聲:
在直流電源的輸出中夾雜的交流成分,從而使輸出偏離了我們所希望的電壓和電流;

通常將該交流成分定義在一個特定的帶寬范圍內(20Hz~20MHz);
表征為常模(差模)噪聲或共模噪聲。常模(差模)噪聲是在+/-兩端測試的結果;共模噪聲是在+端和-端對地測量的結果。24V直流電源
這是非常重要的指標,會直接影響到DUT電流消耗的精度,或造成DUT其他參數測量的錯誤;可能會引起電路工作的故障,如在數字電路中會產生毛刺。
3)遠端感應:
遠端感應是在DUT端直接監測輸出電壓,而不是在電源輸出端。遠端感應對電源的調整和編程精度產生影響。
很長的導線以及在系統連接上的繼電器和開關等均有明顯的電阻存在,電壓的調整也會使輸出的電壓降低。在一些測試中,引線的電阻引起的過多的電壓降,能使DUT出現故障,甚至?xí)?dǎo)致系統關機。
4)瞬態響應:
瞬態響應是當負載的電流發生瞬間的變化時,電源對此變化的快速響應的能力。表征為純電阻條件下的恒壓模式,典型表征為電流變化50%時的電壓恢復時間。24V直流電源
5)快速上編程/快速下編程:
快速上編程:表征電源能夠迅速將電壓上升到設定值的能力。
快速下編程:表征電源能夠迅速將電壓下降到設定值的能力。
通常表示為電流或電壓狀態轉換所需要的時間。
6)產能
指生產線每小時能完成的測試量,是評估生產效率的標準。24V直流電源

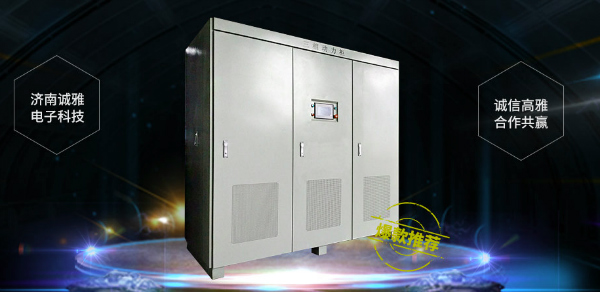

誠雅電子科技有限公司的系列電源產品已廣泛應用于各類出口型企業、國外生產線、科研院所、測試實驗室等;大功率岸電電源更是在修造船廠、港口碼頭、海洋鉆井平臺等領域廣泛應用。
