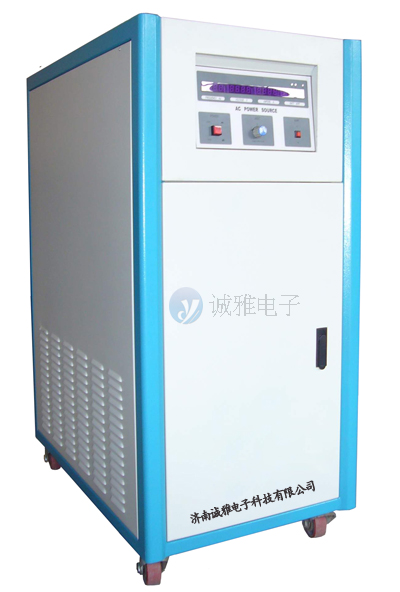

一、穩頻穩壓電源系統原理：

  穩頻穩壓電源的主要功用是將現有交流電網電源變換成所需頻率的穩定的純凈的正弦波電源。理想的交流電源的特點是頻率穩定、電壓穩定、內阻等于零、電壓波形為純正弦波（無失真）。穩頻穩壓電源十分接近于理想交流電源，因此，先進發達國家越來越多地將變頻電源用作標準供電電源，以便為用電器提供最優良的供電環境，便于客觀考核用電器的技術性能。

二、穩頻穩壓電源電源產生的原因：

發電廠產生的電力具有一定的限制，在用電高峰超過其負荷的時候，供電部門就要采用降壓供電，這就導致整個電網形成欠壓；在用電低峰時負載很輕，這時會使電網電壓升高從而形成過壓；當電網因數過低時，供電部門就會采用加入或斷開并入電網的電容器來調節功率因數，這時會在電網中繼器尖峰電壓。

三、穩壓穩頻電源使用方法：

1、使用前請先檢查各控制開關、旋鈕、顯示器是否完備。

2、先將電源開關切換至OFF檔。

3、為確保設備安全，請接上電源前，重新確定輸入電壓是否正確。

4、開啟電源開關，約在3～5秒后，電源內部繼電器吸合，按一下Reset按鈕，此時電源有電壓輸出。

5、調整輸出頻率：可任意將頻率選擇開關切至任意一檔，不必開關電源，固定檔上指示頻率，即是輸出頻率，欲微調頻率，需將固定檔切至最左邊，再調整微調鈕即可。

6、標準電壓調整：旋轉十轉微調鈕，即可得到您所期望的電壓。

四、穩壓穩頻電源主要技術參數：

1、 輸入電壓：單相，150-280V

2、 輸入頻率：35-70HZ；

3、 輸出電壓：220V/380V±1%；

4、 輸出頻率：50HZ±0、1%；

5、 波形失真：＜2%；

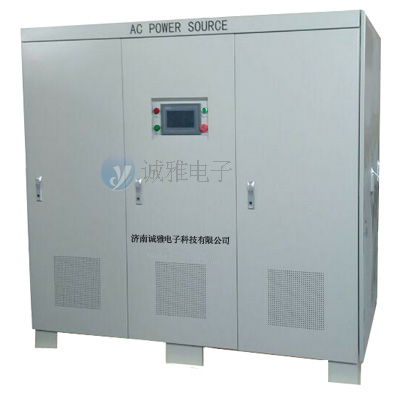

五、穩壓穩頻電源結構功能：

穩壓穩頻電源具有負載適應性強、輸出波形品質好、操作簡便、體積小、重量輕等特點，具有短路、過流、過載、過熱等保護功能，以保證電源可靠運行。簡單來說就看那幾個字，一個只是穩壓功能，另一個既可以穩壓又可以穩頻。穩頻穩壓一般應用在頻率和電壓都不穩的地方。一般用在上多船一點，因為它發電機出來的電是受船行駛的快慢而變換。穩壓穩頻電源主要包括輸入電網濾波器、輸入整流濾波器、逆變器、輸出整流濾波器、控制電路、保護電路。

1、輸入電網濾波器：消除來自電網的干擾，如電動機的啟動，電氣的開關，雷擊等產生的干擾，同時也防止開關電源產生的高頻噪聲向電網擴散

2、輸入整流濾波器，對電網輸入電壓進行整流濾波，為變換器提供直流電壓

3、逆變器：是開關電源的關鍵部分，它把直流電壓變換成高頻交流電壓，并且起到將輸出部分與輸入電網隔離的作用

4、輸出整流濾波器：將變換器輸出的高頻交流電壓整流濾波后得到需要的直流電壓，同時還防止高頻噪聲對負載的干擾

5、控制電路：檢測輸出直流電壓，并將其與基準電壓比較后進行放大；調制振蕩器的脈沖寬度，從而控制變換器以保持輸出電壓的穩定

6、保護電路：當開關電源發生過壓、過電流短路時，保護電路使開關電源停止工作以保護負載和電源本身
