關于變頻電源的詳細攻略指南

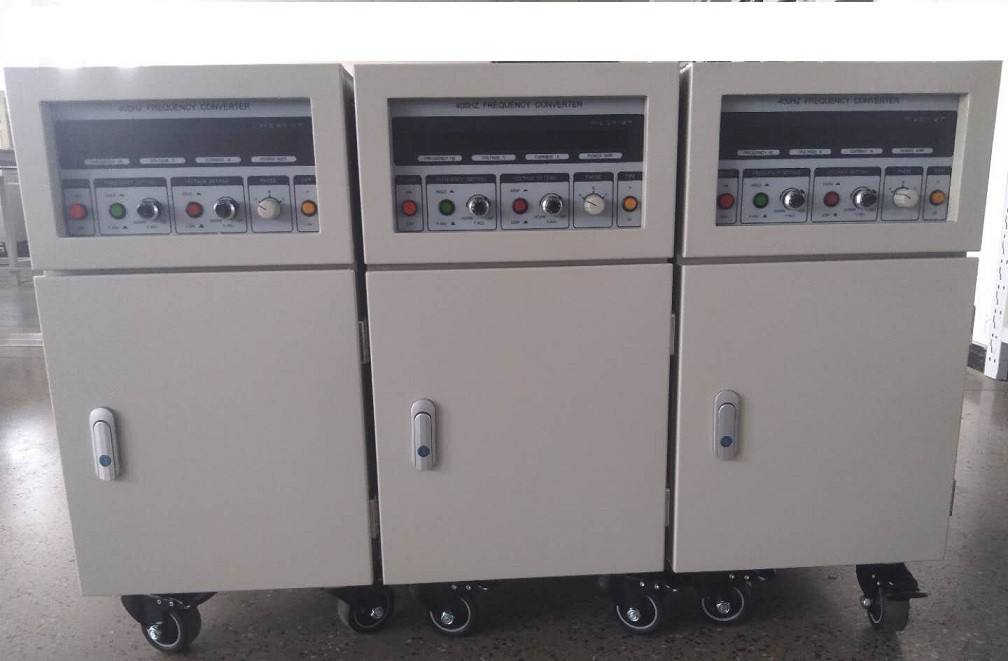

一、變頻電源的開關維修流程:
1、檢測整流電路D1-D4是否擊穿或斷路,濾波電路的電容是否損壞,平衡電阻R1、R2是否正常,降壓電阻R3是否燒斷或阻值增大失效(斷電情況下測試)。
2、檢測開關管b-e結、c-e結是否有擊穿短路現象、測量開關變壓器各個繞組是否有短路現象,以確定開關管、及開關變壓器的好壞(斷電情況下測試)。
3、檢測次級輸出繞組的整流濾波元件,主要察看濾波電容是否鼓包或損壞,以排除次級電路短路的可能。
4、檢測吸收回路D5、R11、C9是否正常(斷電情況下測試)。
5、在確定上述元件正常的情況下,我們可以把開關電源板從變頻器上取下單獨對其進行加電試驗。用調壓器緩緩地調至開關電源的額定電壓值,此時應能聽到變壓器起振時的吱吱聲,如沒有聽到起振的聲音,用萬用表檢測UC3844的電源正、負級之間是否有12V-16V左右的直流電壓。
6、在確定UC3844的供電端電壓正常后,可用示波器察看一下是否有PWM波輸出到開關管的觸發端(根據電路設計的不同,PWM波的頻率一般在20KHZ-100KHZ之間)。

二、變頻電源出現電磁干擾的原因:
1、諧波干擾:整流電路會產生諧波電流,這種諧波電流在供電系統的阻抗上產生電壓降,導致電壓波型發生畸變,這種畸變的電壓對于許多電子設備形成干擾(因?yàn)榇蟛糠蛛娮釉O(shè)備僅能工作在正弦波電壓條件下),常見的電壓畸變是正弦波的頂部變平。諧波電流一定時
,電壓畸變?cè)谌蹼娫吹那闆r下更加嚴重,這種干擾的特征是會對使用同一個電網的設備形成干擾,與設備與變頻電源之間的距離無關。
2、射頻傳導發射干擾:由于負載電壓為脈沖狀,因此變頻電源從電網吸取電流也是脈沖狀,這種脈沖電流中包含了大量的高頻成分,形成射頻干擾,這種干擾的特征是會對使用同一個電網的設備形成干擾,與設備與變頻電源之間的距離無關;
3、射頻輻射干擾:射頻輻射干擾來自變頻電源的輸入電纜和輸出電纜。在上述的射頻傳導發射干擾的情形中,電源的輸入輸出電纜上有射頻干擾電流時,由于電纜相當于天線,必然會產生電磁波輻射,產生輻射干擾。變頻電源輸出電纜上傳輸?shù)腜WM電壓,同樣包含豐富的高頻的成分,會產生電磁波輻射,形成輻射干擾。輻射干擾的特征是,當其它電子設備靠近變頻電源時,干擾現象變得嚴重。
三、變頻電源在調試應注意:
1、接到電動機的電纜應采用屏蔽電纜或鎧裝電纜,盡量穿金屬管敷設。
2、截?cái)嚯娎|的端頭應盡可能整齊,未屏蔽的線段要盡可能地短,電纜長度不宜超過一定的距離(一般為50m)。變頻電源是應用變頻技術與微電子技術,通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。主要由整流(交流變直流)、濾波、逆變(直流變交流)、制動單元、驅動單元、檢測單元微處理單元等組成。
3、從變頻電源控制的電動機返回的接地線,應直接連到相應的接地端子上。它的接地線切勿與焊機及動力設備共用,要盡可能地短。它的接地線較小截面積一定要大于或等于供電電源電纜的截面積。
4、控制電纜應使用絞合屏蔽線或雙股屏蔽線,以防止干擾而引起誤動作。
5、為了避免其受到噪聲的影響,控制電纜長度不宜超過50m。變頻電源靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率,根據電機的實際需要來提供其所需要的電源電壓,進而達到節能、調速的目的。另外,它還有很多的保護功能,如過流、過壓、過載保護等等。因此,控制電纜和電動機電纜要分開敷設,使用單獨的走線槽,并盡可能遠離。

四、變頻電源的常見故障分析:
1、控制回路故障分析
控制回路影響變頻電源壽命的是電源部分,是平滑電容器和IPM電路板中的緩沖電容器,其原理與前述相同,但這里的電容器中通過的脈動電流,是基本不受主回路負載影響的定值,故其壽命主要由溫度和通電時間決定。由于電容器都焊接在電路板上,通過測量靜電容量來判斷劣化情況比較困難,一般根據電容器環境溫度以及使用時間,來推算是否接近其使用壽命。
2、冷卻系統
冷卻系統主要包括散熱片和冷卻風扇。其中冷卻風扇壽命較短,臨近使用壽命時,風扇產生震動,噪聲增大最后停轉,變頻電源出現IPM過熱跳閘。冷卻風扇的壽命受陷于軸承,大約為10000~35000h。當變頻電源連續運轉時,需要2~3年更換一次風扇或軸承。為了延長風扇的壽命,一些產品的風扇只在變頻電源運轉時而不是電源開啟時運行。
3、外部的電磁感應干擾
如果變頻電源周?chē)嬖诟蓴_源,它們將通過輻射或電源線侵入變頻電源的內部,引起控制回路誤動作,造成工作不正?;蛲C(jī),嚴重時甚至損壞變頻電源。
