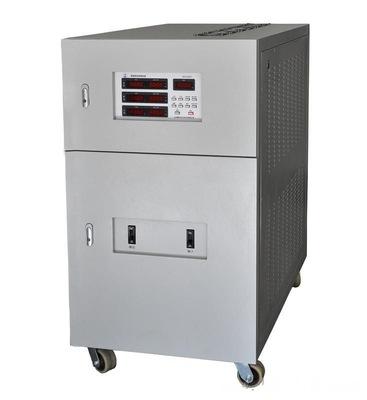

一、變頻電源系統的工作原理：

1、變頻電源系統的主要功用是將現有交流電網電源變換成所需頻率的穩定的純凈的正弦波電源。理想的交流電源的特點是頻率穩定、電壓穩定、內阻等于零、電壓波形為純正弦波（無失真）。它十分接近于理想交流電源，因此，先進發達地區越來越多地將其用作標準供電電源，以便為用電器提供優良的供電環境，便于客觀考核用電器的技術性能。它主要有兩大種類：線性放大型和PWM開關型。

2、它以微處理器為核心，以MPWM方式制作，用主動元件IGBT模塊設計，采用了數字分頻、D/A轉換、瞬時值反饋、正弦脈寬調制等技術，使單機容量可達100KVA，以隔離變壓器輸出來增加整機穩定性，具有負載適應性強、輸出波形品質好、操作簡便等特點，具有短路、過流、過載、過熱等保護功能，以保證電源可靠運行。

二、變頻電源控制回路布線注意事項：

1、變頻電源控制回路所布導線應同主電路電纜（動力線）分開，這樣可以避免其主回路當中的諧波干擾成分污染它的控制回路。

2、因變頻電源的故障信號和多功能接點輸出信號等端子，有可能驅動高電壓交流接觸器/繼電器，故應將其連線與其它控制回路的端子或接點分離，以免高壓擊穿故障。

3、為防止干擾信號造成的誤動作，在對變頻電源的低電量控制回路（如PID控制功能下的傳感器所用導線等）布線時應選擇，抗干擾能力強的屏蔽線或互絞線。

4、針對變頻電源控制回路的導線長度多以50m為參考基點（有些情況下該值為100m，主要同所用導線截面、材質、信號強弱等因素有關），當布線距離超過該長度后，應使用中繼電路或繼電器對信號進行放大處理。

5、當壓接變頻電源控制回路導線時，應格外注意模擬信號的極性，防止極性搞反造成損壞變頻電源輔助控制電子線路。

6、在變頻電源通電的情況下，不可使用數字萬用表帶有蜂鳴器功能檔（此檔位輸出電壓較其它檔位較高）對控制回路進行通/斷測量，以防數字萬用表內的電量由表筆傳導至變頻電源控制端子，引起誤動作。

三、變頻電源幾種故障的維修方法：

1、主回路常見故障的分析：

主回路主要由三相或單相整流橋、平滑電容器、濾波電容器、IPM逆變橋、限流電阻、接觸器等元件組成。其中許多常見故障是由電解電容引起。電解電容的壽命主要由加在其兩端的直流電壓和內部溫度所決定，在回路設計時已經選定了電容器的型號，所以內部的溫度對電解電容器的壽命起決定作用。電解電容器會直接影響到變頻電源的使用壽命。因此一方面在安裝時要考慮適當?shù)沫h(huán)境溫度，另一方面可以采取措施減少脈動電流。采用改善功率因數的交流或直流電抗器可以減少脈動電流，從而延長電解電容器的壽命。

2、冷卻系統：

冷卻系統主要包括散熱片和冷卻風扇。其中冷卻風扇壽命較短，臨近使用壽命時，風扇產生震動，噪聲增大停轉，變頻電源出現IPM過熱跳閘。當變頻電源連續運轉時，需要2~3年更換一次風扇或軸承。為了延長風扇的壽命，一些產品的風扇只在變頻電源運轉時而不是電源開啟時運行。

3、雷擊、感應雷電：

雷擊或感應雷擊形成的沖擊電壓，有時也會造成變頻電源的損壞。此外，當電源系統一次側帶有真空斷路器時，短路開閉會產生較高的沖擊電壓。為防止因沖擊電壓造成過電壓損壞，通常需要在變頻電源的輸入端加壓敏電阻等吸收器件。真空斷路器應增加RC浪涌吸收器。若變壓器一次側有真空斷路器，應在控制時序上，保證真空斷路器動作前先將變頻電源斷開。
