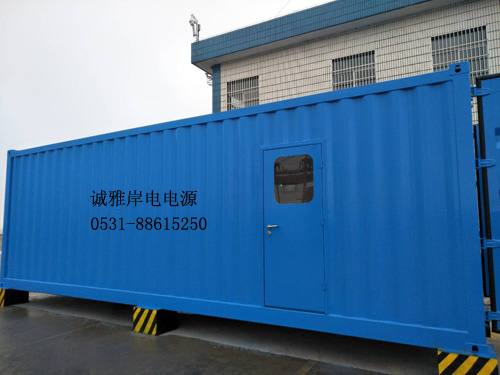

濟南誠雅電子科技有限公司生產的岸電變頻電源設備是專門針對船上、岸邊碼頭等高溫、高濕、高腐蝕性、大負荷沖擊等惡劣使用環境而特別設計制造的大功率船用變頻電源設備。它是在我司生產的高性能逆變電源的基礎上，對PCB電路板采用涂層固化處理、輸出變壓器采用整體真空浸漬絕緣漆和噴涂高溫防護漆處理具有較高的絕緣級別和防護能力；柜體采用噴塑處理，防護等級達到IP22，如在機箱外安裝空調可采用全封閉機箱，防護等級可做到IP55。完全符合中國船級社CCS的船用產品認證標準。廣泛應用于船上、船舶制造及修理廠、遠洋鉆井平臺、岸邊碼頭等需要由50HZ工業用電變?yōu)?0HZ高質量穩頻穩壓電源，對船舶用電設備進行供電的露天和經常整體移動的惡劣工作環境的場合。

組成結構：

 高壓輸入岸電電源可分為降壓變壓器、功率變換主電路和控制電路三大部分。降壓變壓器輸入側為10KV高壓，輸出側為低壓AC380V，機內配置溫控風機和高壓帶電顯示。主電路采用交一直一交結構，包括整流器、直流濾波器、逆變器、交流濾波及變壓器等組成部分。其中，交-直部分為橋式整流，經交流接觸器軟啟到整流器，然后到電解電容濾波，得到平穩電流。逆變器選用IGBT作為開關元件，采用正弦脈寬調制方式（SPWM）對逆變器進行控制，將平穩直流變換為脈寬調制輸出的交流，該交流基波頻率為所需要的電源輸出頻率。逆變器輸出的脈寬調制波經輸出LC濾波電路濾波后，輸出正弦波交流電。為提高電磁兼容性能，在電源的輸入和輸出端均接有抗干擾濾波器。
